| Средняя стойка |
Рама верхней крышки |
Задний барьер |
Идентификационная табличка |
Дежа на тележке
Общая схема |
 |
 |
 |
 |
 |
Дежа на тележке
Тележка дежи |
Дежа на тележке
Распорка дежи |
Дежа на тележке
Упорный подшипник |
Дежа на тележке
Коронка |
Дежа на тележке
Кожух |

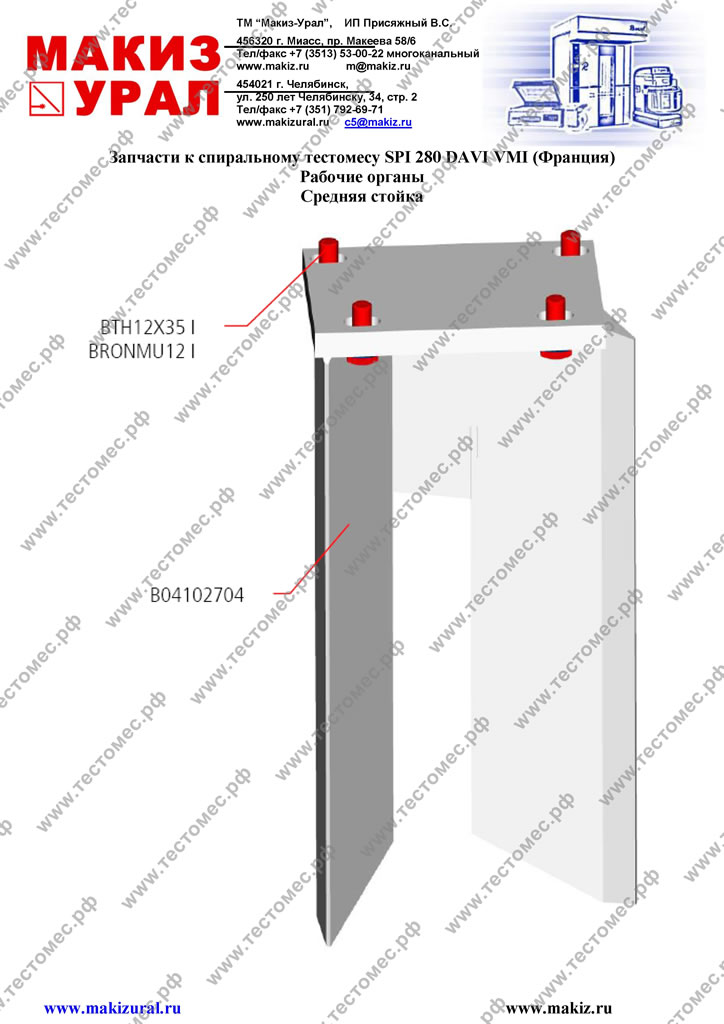

| Средняя стойка – В041027Е2 |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BTH12X35 I |
4 |
| Кольцевая прокладка |
BRONMU12 I |
4 |
| Средняя стойка |
B04102704 |
1 |
| |
| Рама верхней крышки – В062136Е1 |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCHC1055 I |
1 |
| Болт |
BTH8X16 I |
6 |
| Кольцевая прокладка |
BRONMU10 I |
1 |
| Рама верхней крышки |
B06213601 |
1 |
| Ручка |
B043444 |
2 |
| Кольцевая прокладка |
BRONMU08 I |
6 |
| Заглушка |
BEMB003 |
1 |
| Уплотняющая прокладка |
BISOPH001 |
1 |
| |

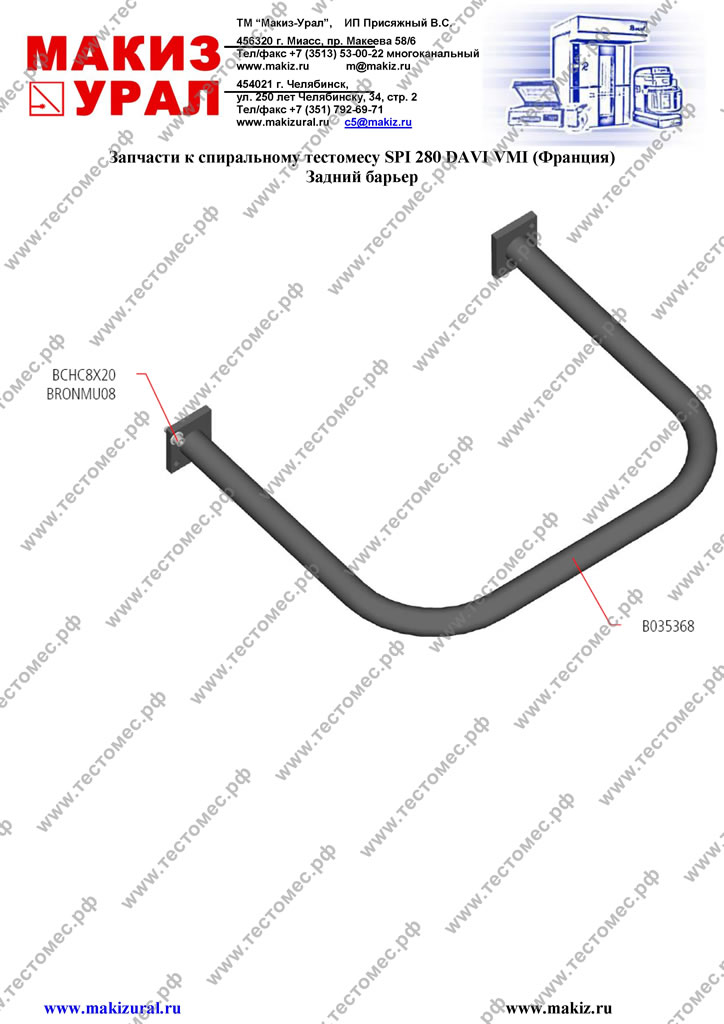

| Задний барьер – В035368Е |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCHC8X20 |
4 |
| Кольцевая прокладка |
BRONMU08 |
4 |
| Барьер |
B035368 |
1 |
| |

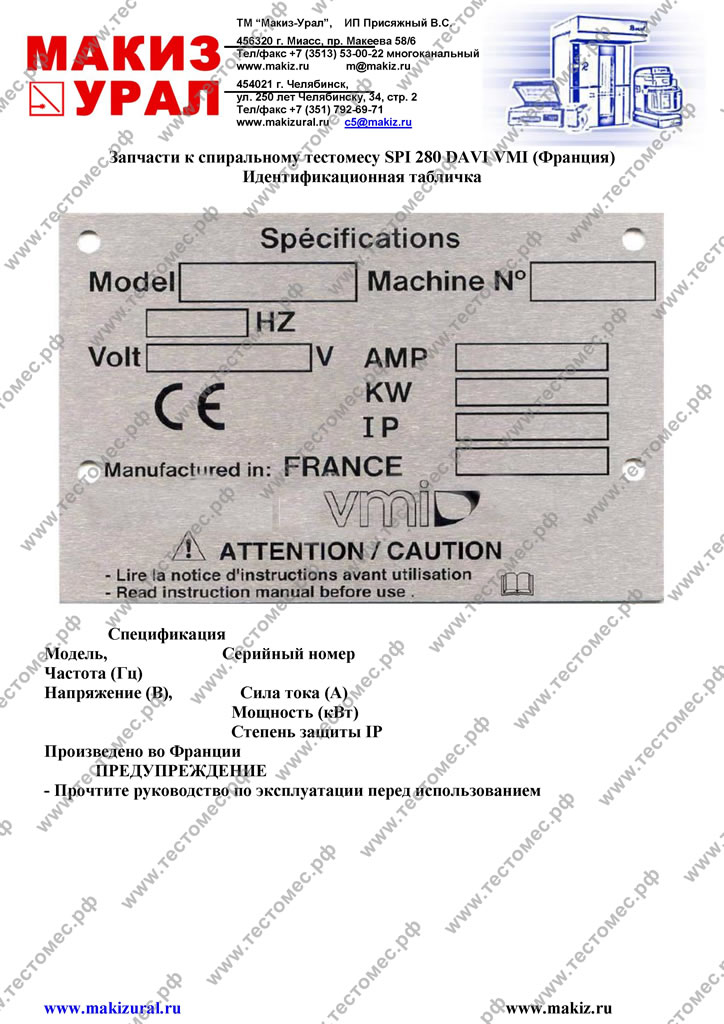

| Идентификационная табличка - BI0000039 |
| Наименование |
Ссылка |
Кол-во |
| Заклепка |
BRIVE0310 |
4 |
| Идентификационная табличка |
B008527 |
1 |
| Трафаретная печать |
B043513 |
1 |
| Трафаретная печать |
B02202102 |
1 |
| Указатель |
B032688 |
1 |
| Трехцветная лента |
B033972 |
2 |
| |

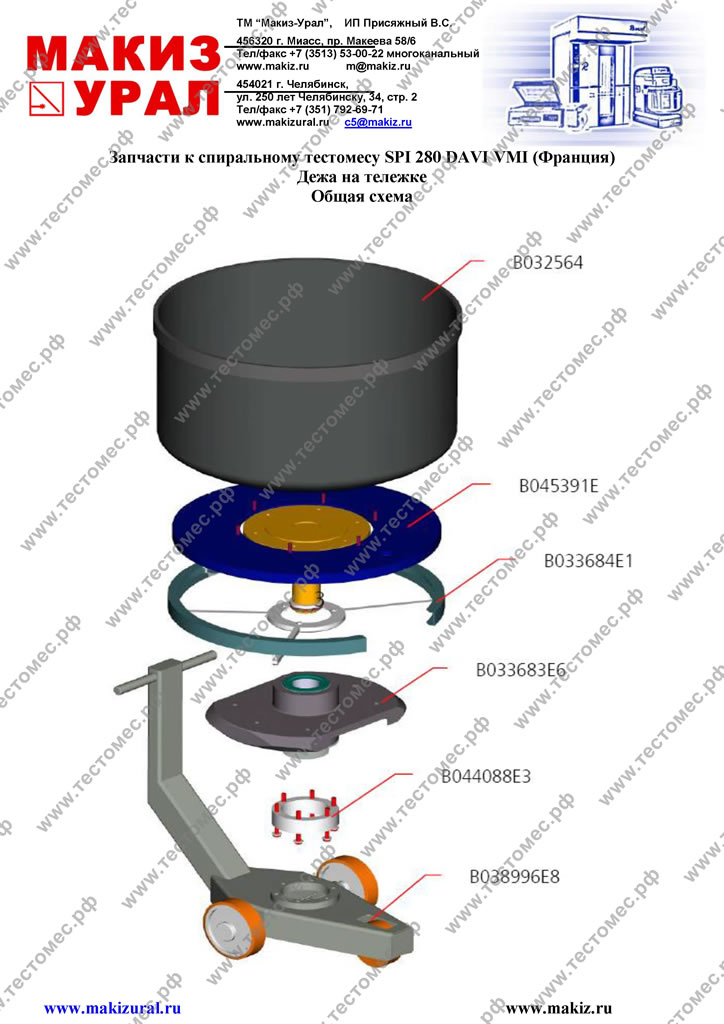

| Дежа на тележке - В50401003 |
| Общая схема |
| Наименование |
Ссылка |
Кол-во |
| Дежа |
B032564 |
1 |
| Тележка |
B038996E8 |
1 |
| Распорка |
B044088E3 |
1 |
| Подшипник |
B033983E6 |
1 |
| Коронка |
B033648E1 |
1 |
| Кожух |
B045391E |
1 |
| |
| Дежа на тележке - В50401003 |

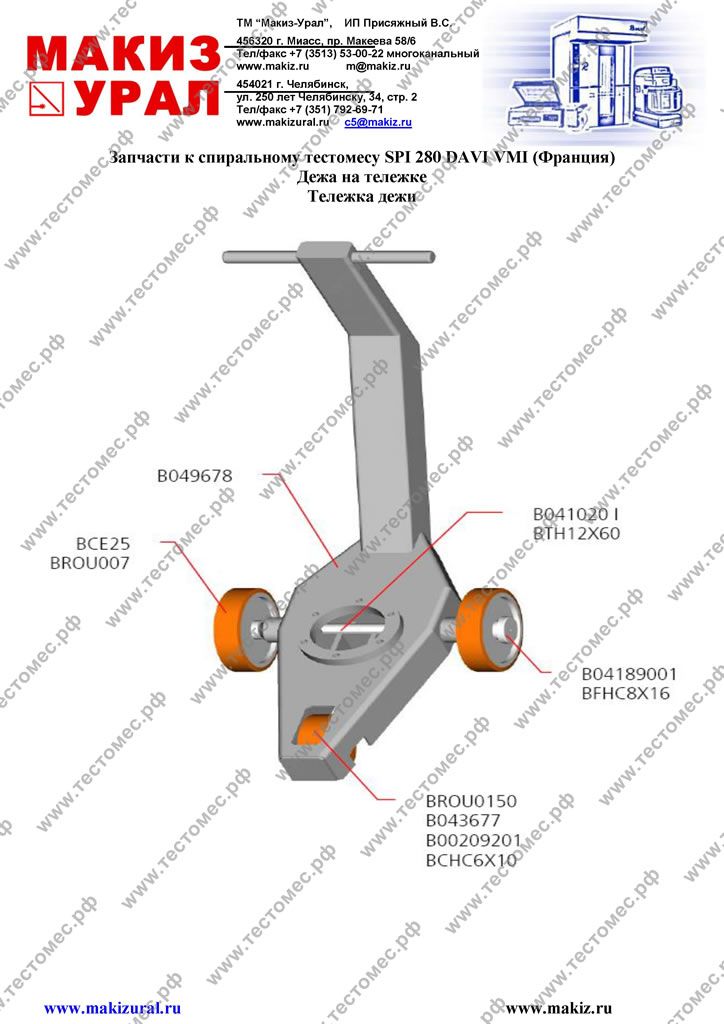

| Тележка дежи – В038996Е8 |
| Наименование |
Ссылка |
Кол-во |
| Стопорное кольцо |
BCE25 |
2 |
| Болт |
BCHC6X10 |
1 |
| Болт |
BTH12X60 |
2 |
| Болт |
BFHC8X16 |
2 |
| Кольцевая прокладка |
B043677 |
1 |
| Колесо |
BROU007 |
2 |
| Колесо |
BROU0150 |
1 |
| Колесо |
BROU001 |
1 |
| Ось |
B041020 I |
1 |
| Ось |
B00209201 |
1 |
| Кольцевая прокладка |
B04189001 |
4 |
| Тележка |
B049678 |
1 |
| Кольцевая прокладка |
BRONMU08 |
2 |
| Болт |
BCHC8X16 |
2 |
| |
| Дежа на тележке - В50401003 |
| Распорка дежи – В044088Е3 |
| Наименование |
Ссылка |
Кол-во |
| Кольцевая прокладка |
BRONMU12 I |
6 |
| Болт |
BTH12X100 |
6 |
| Распорка |
B04408805 |
1 |
| |
| Дежа на тележке - В50401003 |
| Упорный подшипник – В033683Е6 |
| Наименование |
Ссылка |
Кол-во |
| Шариковый подшипник |
BRL03216E |
2 |
| Распорка |
B032889 |
1 |
| Упорный подшипник |
B03368306 |
1 |
| |
| Дежа на тележке - В50401003 |
| Коронка – В033684Е1 |
| Наименование |
Ссылка |
Кол-во |
| Коронка |
B033684-1 |
1 |
| Болт |
BCHC10X30 |
6 |
| Ось дежи |
B033264N |
1 |
| Болт |
BCHC10X35 |
6 |
| Кольцевая прокладка |
B032890 |
1 |
| Гайка |
BES0011 |
1 |
| Кольцевая прокладка |
BES0030 |
1 |
| |
| Дежа на тележке - В50401003 |
| Кожух – В045391Е |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BFHC4X10 I |
4 |
| Болт |
BTH6X16 |
4 |
| Болт |
BTH8X16 |
3 |
| Пластина |
B03280802 |
1 |
| Кожух |
B045372 |
1 |
| Опора |
B04539104 |
1 |
