| Ведомый шкив |
Верхняя крышка дежи |
Вентиляционная дверца крышки |
Крепление концевого переключателя |
Левый и правый ролики дежи |
 |
 |
 |
|
|
| Спираль |
Рассекатель |
Верхняя крышка корпуса |
|
|

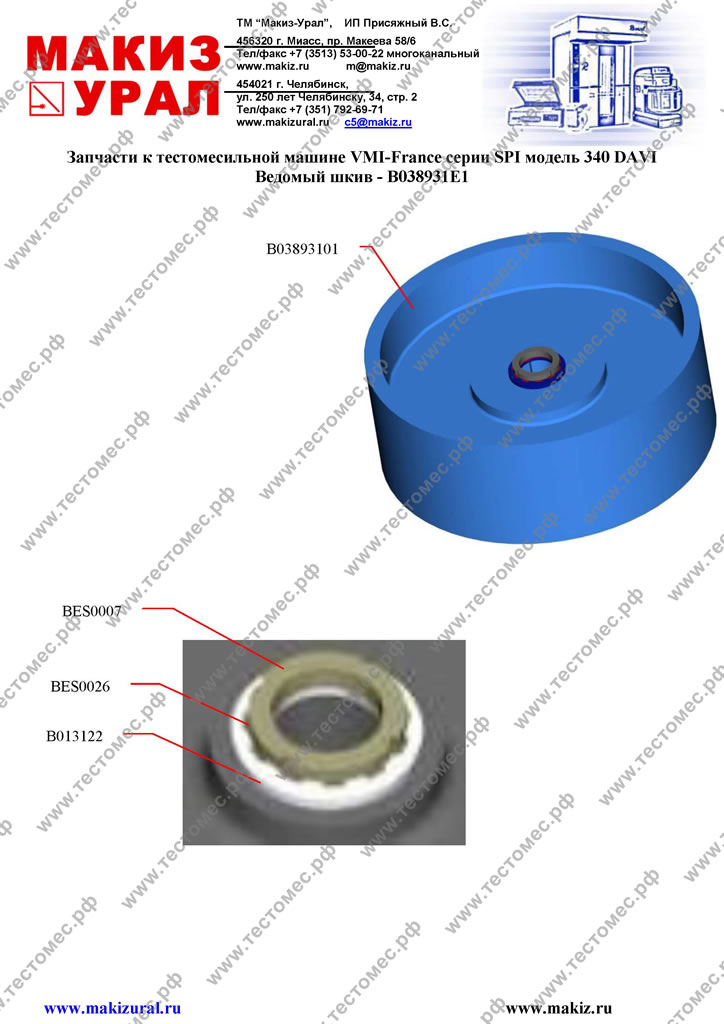

| Ведомый шкив - B038931E1 |
| Описание |
Описание (английский) |
Кол-во |
| Шпонка |
Key |
BCL181180 |
2 |
| Гайка |
Nut |
BES0007 |
2 |
| Кольцевая прокладка |
Washer |
BES0026 |
2 |
| Кольцевая прокладка |
Washer |
B013122 |
2 |
| Шкив |
Pulley |
B03893101 |
2 |
| |

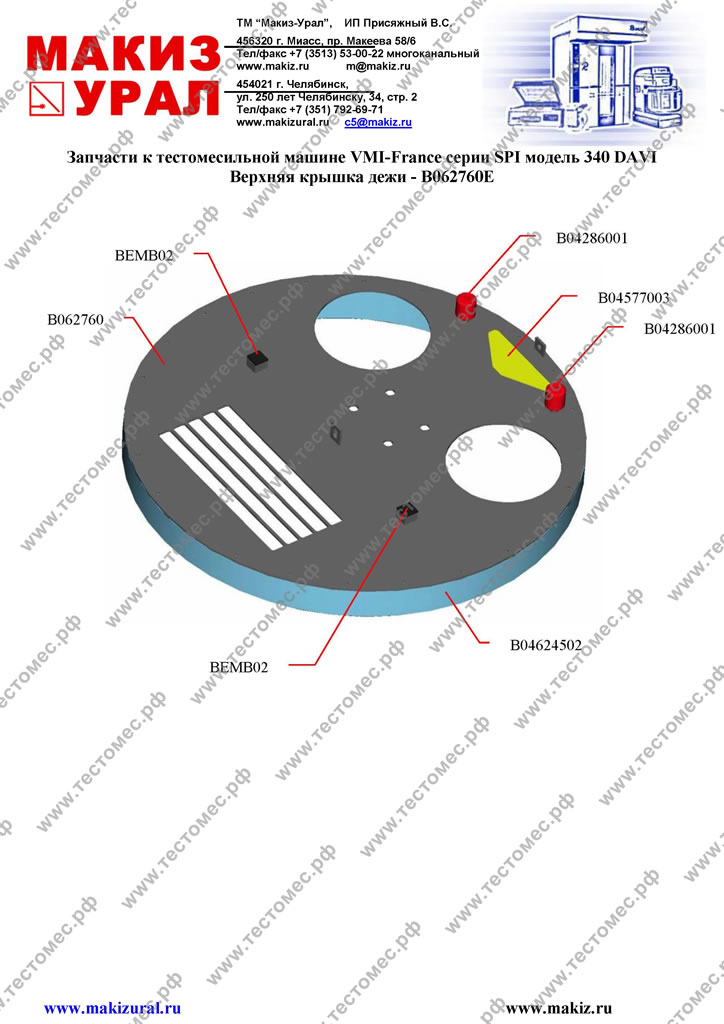

| Верхняя крышка дежи - B062760E |
| Описание |
Описание (английский) |
Кол-во |
| Винт |
Screw |
BTTCL0638 |
24 |
| Заглушка |
Plug |
BEMB024 |
2 |
| Верхняя крышка дежи |
Bowl top cover |
B062131 |
1 |
| Обод дежи |
Band |
B04624502 |
1 |
| Втулка |
Collar |
B04286001 |
2 |
| Затвор |
Obturator |
B04577003 |
1 |
| Винт |
Screw |
BTH10140 I |
2 |
| |

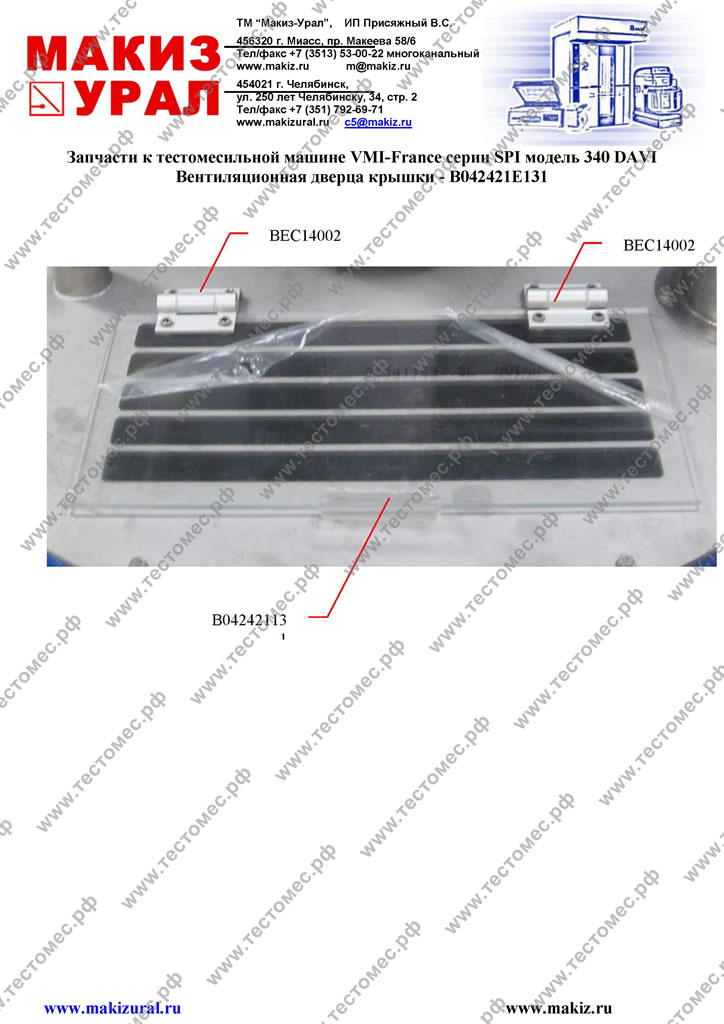

| Вентиляционная дверца крышки - B042421E131 |
| Описание |
Описание (английский) |
Кол-во |
| Дверца |
Trap-door |
B042421131 |
1 |
| Петля |
Hinge |
BEC14002 |
2 |
| Гайка |
Nut |
BECNTM05 I |
4 |
| Винт |
Screw |
BCHC6X10 I |
4 |
| Винт |
Screw |
BCHC6X20 I |
4 |
| Шайба |
Washer |
BRONMU06 I |
4 |
| |

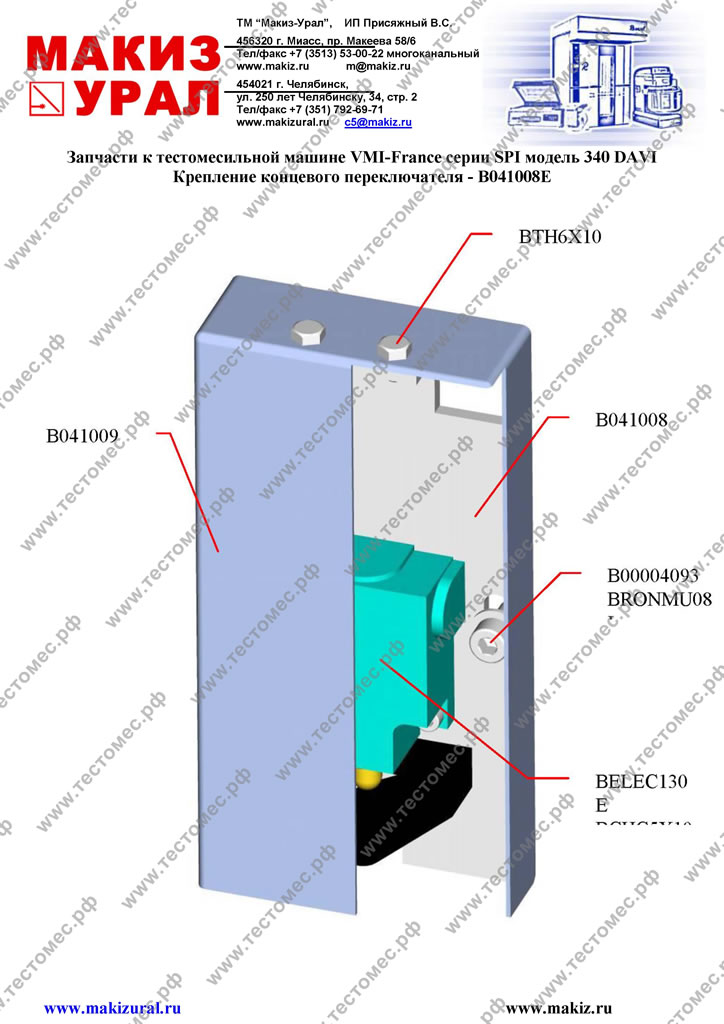

| Крепление концевого переключателя - B041008E |
| Описание |
Описание (английский) |
Кол-во |
| Винт |
Screw |
BCHC5X10 I |
2 |
| Винт |
Screw |
B00004093 |
2 |
| Концевой переключатель |
Limit switch |
BELEC130E |
1 |
| Шайба |
Washer |
BRONMU08 I |
2 |
| Винт |
Screw |
BTH6X10 I |
2 |
| Крепежная пластина |
Detector stay |
B041008 |
1 |
| Кожух |
Cover |
B041009 |
1 |
| |

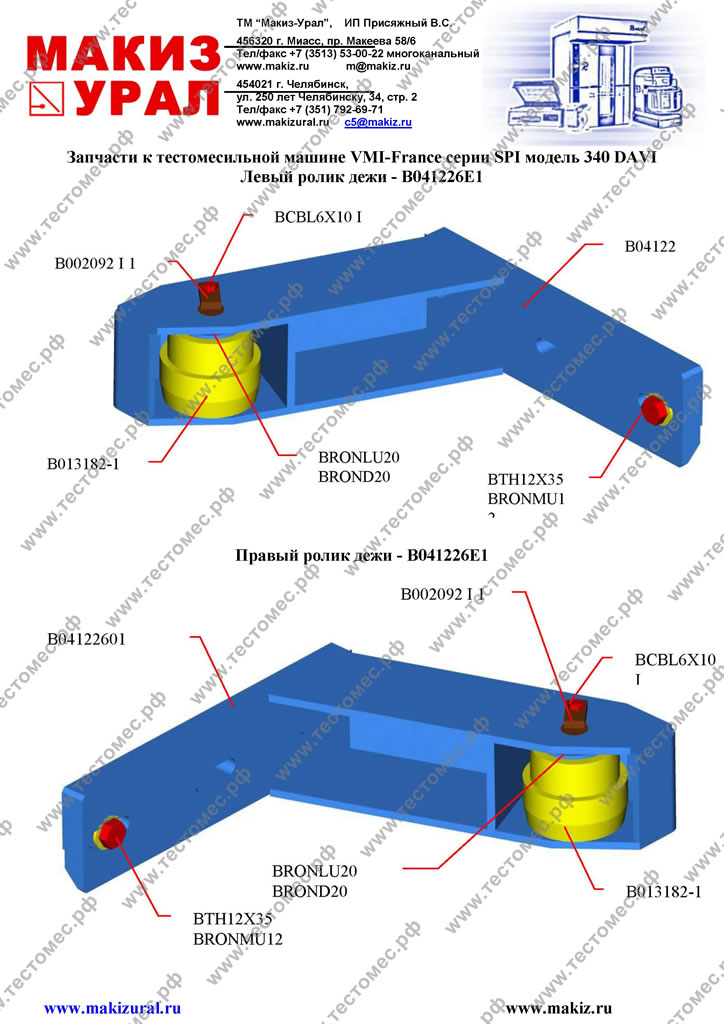

| Левый ролик дежи - B041226E1 |
| Описание |
Описание (английский) |
Кол-во |
| Винт |
Screw |
BCBL6X10 I |
3 |
| Шайба |
Washer |
BROND20 |
2 |
| Шайба |
Washer |
BRONLU20 |
2 |
| Шайба |
Washer |
BRONMU12 |
3 |
| Винт |
Screw |
BTH12X35 |
3 |
| Ось |
Pin |
B002092 I 1 |
1 |
| Ролик |
Roller |
B013182-1 |
1 |
| Кожух |
Cover |
B04122601 |
1 |
| |
| Правый ролик дежи - B041226E1 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Винт |
Screw |
BCBL6X10 I |
3 |
| Шайба |
Washer |
BROND20 |
2 |
| Шайба |
Washer |
BRONLU20 |
2 |
| Шайба |
Washer |
BRONMU12 |
3 |
| Винт |
Screw |
BTH12X35 |
3 |
| Ось |
Pin |
B002092 I 1 |
1 |
| Ролик |
Roller |
B013182-1 |
1 |
| Кожух |
Cover |
B04122601 |
1 |
| |

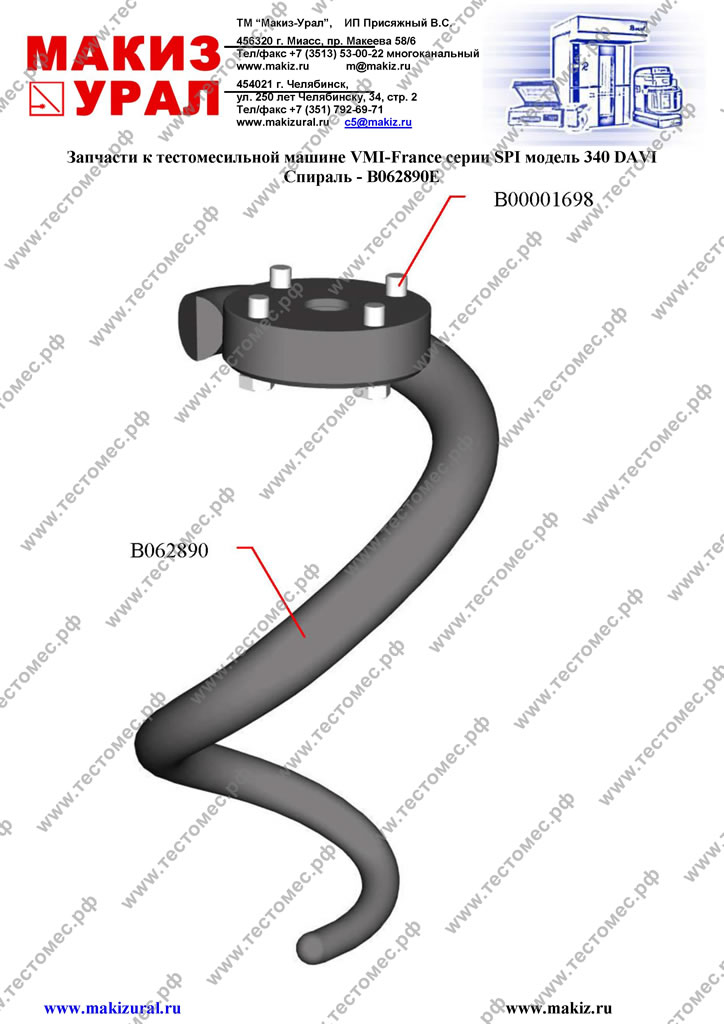

| Спираль - B062890E |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Винт |
Screw |
B00001698 |
8 |
| Спираль |
Spiral |
B062890 |
2 |
| |

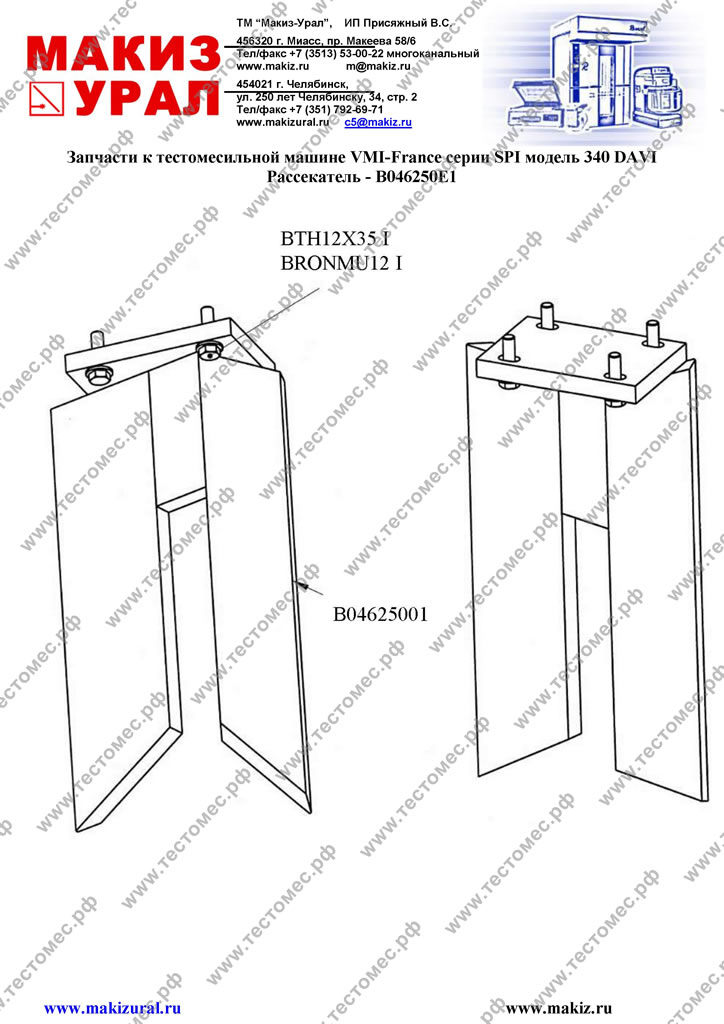

| Рассекатель - B046250E1 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Винт |
Screw |
BTH12X35 I |
4 |
| Гайка |
Washer |
BRONMU12 I |
4 |
| Рассекатель |
Center post |
B04625001 |
1 |
| |

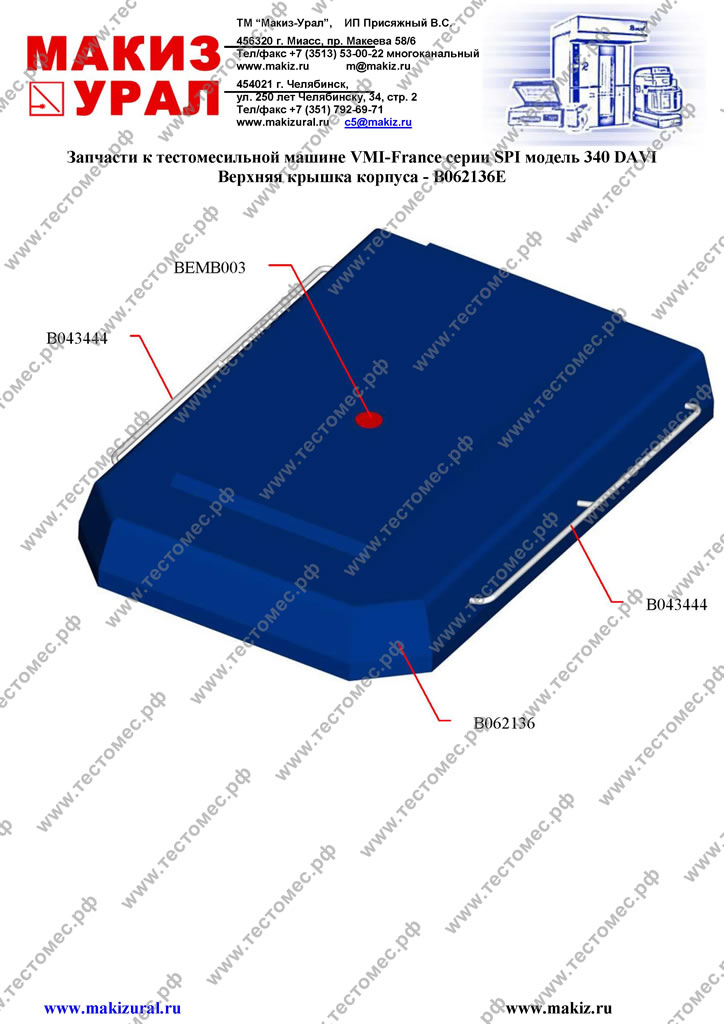

| Верхняя крышка корпуса - B062136E |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Винт |
Screw |
BCHC10X50 |
1 |
| Винт |
Screw |
BTH8X16 |
6 |
| Шайба |
Washer |
BRONMU10 |
1 |
| Верхняя крышка корпуса |
Frame top cover |
B062136 |
1 |
| Ручка |
Handle |
B043444 |
2 |
| Шайба |
Washer |
BRONMU08 |
6 |
| Заглушка |
Plug |
BEMB003 |
1 |
| Уплотнение |
Seal |
BISOPH001 |
1 |
