| Соединения для смазывания |
Шестерня дежи |
Промежуточная ременная передача №2 |
Промежуточная ременная передача №1 |
Опора двигателя дежи |
 |
 |
 |
 |
 |
| Сильфон |
Спиральный кожух вала |
Распорка |
Водонепроницаемый кожух дежи |
Опора двигателя |
| Соединения для смазывания – В044525Е5 |
| Название |
Ссылка |
Кол-во |
| Лубрикатор |
BGR1/8 |
8 |
| Адаптер |
B00156701 |
8 |
| Трубка |
BPN010000 |
13м |
| Соединение |
B00156699 |
6 |
| Муфта |
B00156723 |
4 |
| Угольник |
B00156724 |
4 |
| Угольник |
B00156700 |
4 |
| |

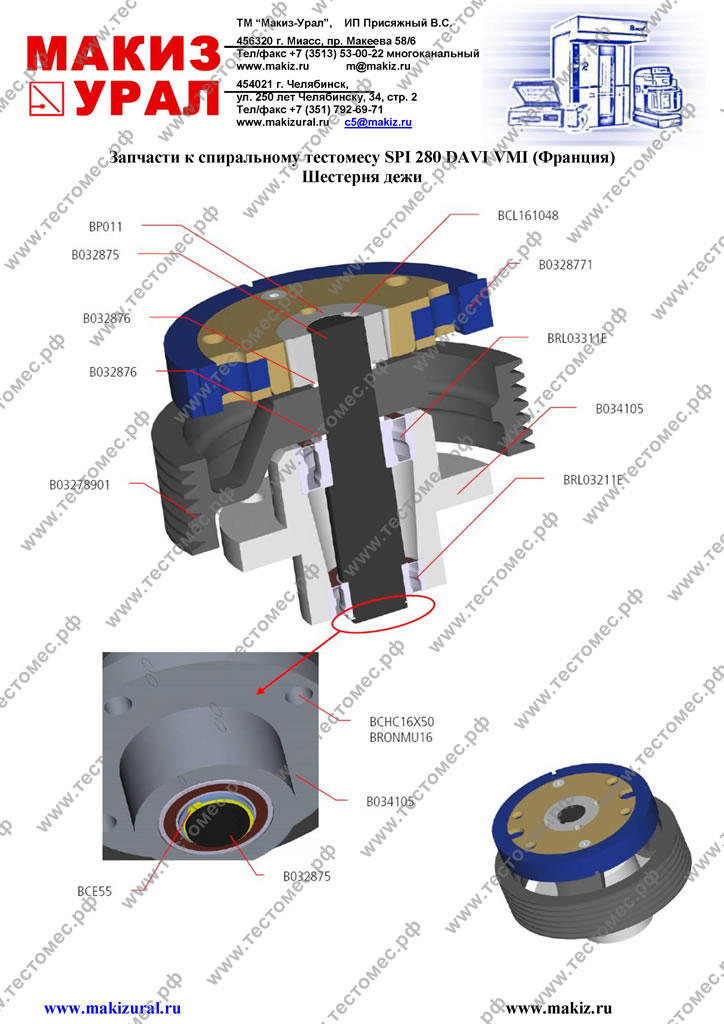

| Шестерня дежи – 032877Е11 |
| Название |
Ссылка |
Кол-во |
| Шестерня |
B03287710 |
1 |
| Стопорное кольцо |
BCE55 |
1 |
| Болт |
BCHC16X50 |
4 |
| Шпонка |
BCL161048 |
2 |
| Шариковый подшипник |
BRL03211E |
1 |
| Шариковый подшипник |
BRL03311E |
1 |
| Кольцевая прокладка |
BRONMU16 |
4 |
| Ось |
B032875 |
1 |
| Распорка |
B032876 |
3 |
| Барабан |
B03287901 |
1 |
| Спиральный вал |
B034105 |
1 |
| Втулка |
BP011 |
|
| |
| Промежуточная ременная передача №2 – В035274Е |
| Наименование |
Ссылка |
Кол-во |
| Кольцо |
BBP00601 |
2 |
| Болт |
BCHC6X16 I |
1 |
| Шпонка |
BCL140934 |
1 |
| Гайка |
BEHU10 I |
1 |
| Шкив |
BP0026 |
1 |
| Шариковый подшипник |
BRL06211E |
2 |
| Болт |
BTH10100 I |
1 |
| Болт |
BTH8X16 I |
2 |
| Втулка |
B00015935 |
1 |
| Кольцевая прокладка |
B013126 |
1 |
| Кольцевая прокладка |
B034161 |
1 |
| Шкив |
B035273 |
1 |
| Опора шкива |
B035274 |
1 |
| Ось |
B035279 |
1 |
| Распорка |
B035347 |
1 |
| Тормозная гайка |
B041033 |
1 |
| |

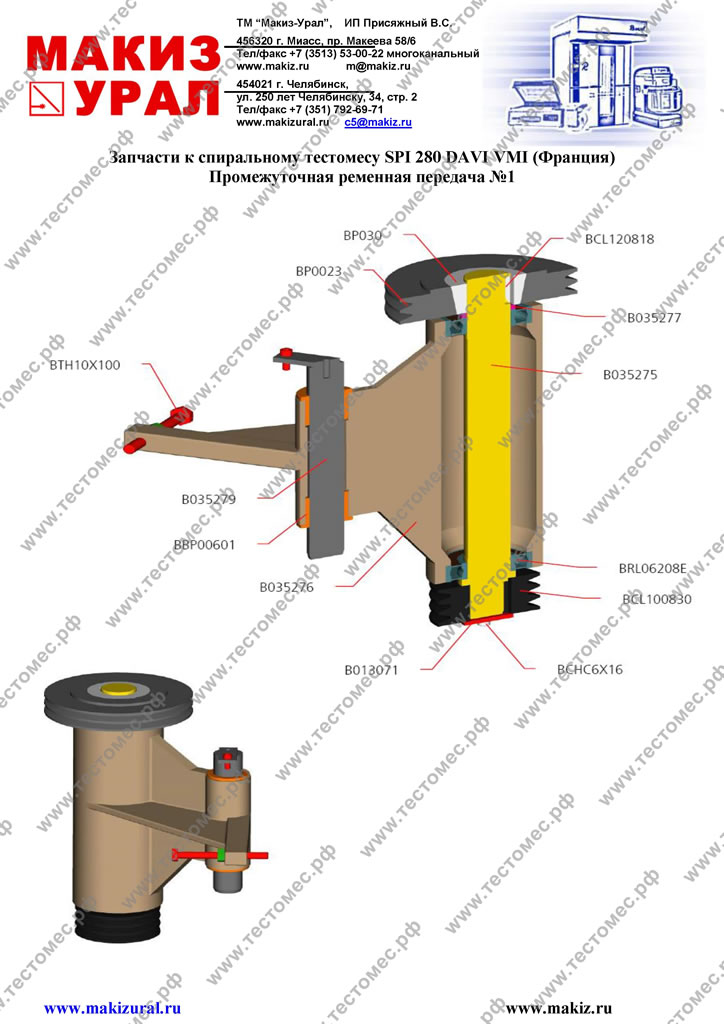

| Промежуточная ременная передача №1 – В035276Е9 |
| Название |
Ссылка |
Кол-во |
| Кольцо |
BBP00601 |
2 |
| Болт |
BCHC6X16 |
3 |
| Шпонка |
BCL100830 |
1 |
| Шпонка |
BCL120818 |
1 |
| Гайка |
BEHU10 |
1 |
| Шкив |
BP0023 |
1 |
| Шкив |
BP0027 |
1 |
| Втулка |
BP030 |
1 |
| Шариковый подшипник |
BRL06208E |
2 |
| Болт |
BTH10X100 |
1 |
| Кольцевая прокладка |
B013071 |
1 |
| Ось |
B035275 |
1 |
| Опора барабана |
B035276 |
1 |
| Кольцевая прокладка |
B035277 |
1 |
| Ось |
B035279 |
1 |
| |
| Опора двигателя дежи - В038980Е3 |
| Наименование |
Ссылка |
Кол-во |
| Кольцо |
BBP00601 |
2 |
| Болт |
BCH6X16 |
1 |
| Гайка |
BEHU10 |
7 |
| Кольцевая прокладка |
BRONMU10 |
4 |
| Кольцевая прокладка |
BRONAZ10 |
4 |
| Болт |
BTH10X35 |
4 |
| Опора двигателя |
B032886 |
1 |
| Ось |
B032463 |
1 |
| |
| Двигатель |
MT074 |
1 |
| Шкив |
35348 |
1 |
| |

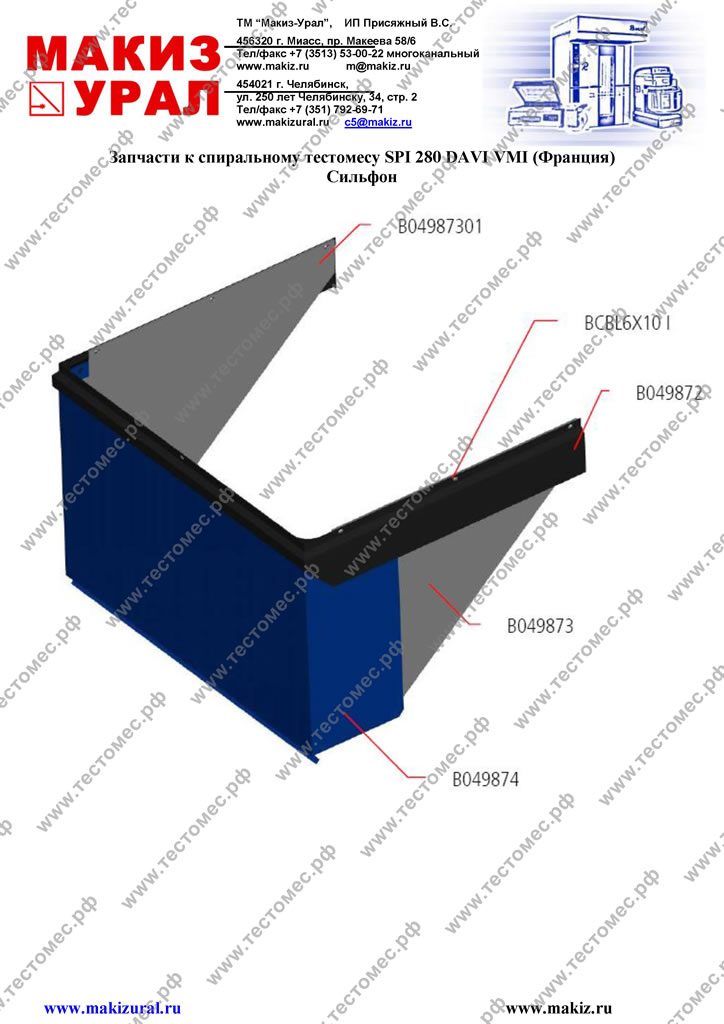

| Сильфон - В049872Е |
| Название |
Ссылка |
Кол-во |
| Болт |
BCBL6X10 I |
7 |
| Болт |
BCHC6X16 I |
2 |
| Правая боковая стенка |
B049873 |
1 |
| Левая боковая стенка |
B04987301 |
1 |
| Козырек |
B049872 |
1 |
| Плита |
B049874 |
1 |
| Кольцевая прокладка |
BRONMU06 I |
7 |
| |
| Спиральный кожух вала - В061464Е |
| Наименование |
Ссылка |
Кол-во |
| Спиральный кожух вала |
B061460 |
1 |
| Колпак |
B061461 |
1 |
| Болт |
BCHC8X25 I |
8 |
| Держатель вала |
B061464 |
1 |
| Шариковый подшипник |
BRL22216 |
1 |
| Распорка |
B061462 |
1 |
| Шариковый подшипник |
B00156743 |
1 |
| Прокладка |
B00001617 |
1 |
| Лубрикатор |
BGR0005 |
1 |
| Кольцевая прокладка |
BRONMU16 |
6 |
| Болт |
BCHC16X50 |
6 |
| Тормозная прокладка |
B00002217 |
1 |
| Круглая гайка |
B00002157 |
1 |
| |
| Распорка – В013271Е6 |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCHC1650 I |
8 |
| Распорка |
B01327108 |
2 |
| |

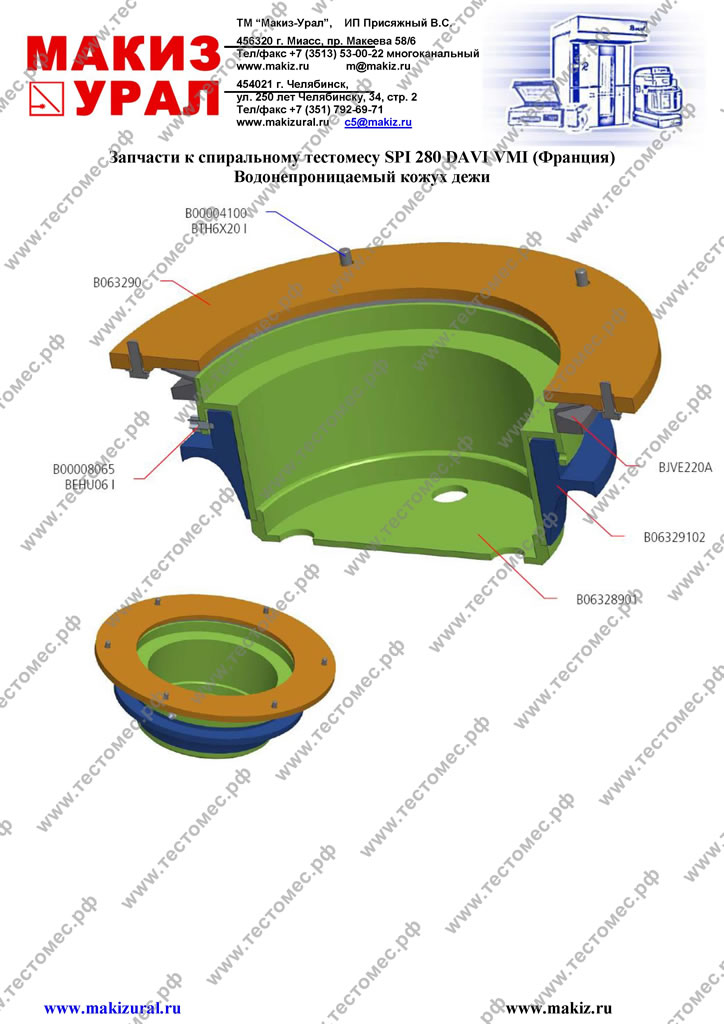

| Водонепроницаемый кожух дежи – В063289Е1 |
| Наименование |
Ссылка |
Кол-во |
| Водонепроницаемый кожух |
B06328901 |
2 |
| Фрикционный фланец |
B063290 |
2 |
| Кольцевая прокладка |
B00004100 |
12 |
| Болт |
BTH6X20 I |
12 |
| V-образное кольцо |
BJVE220A |
2 |
| Фрикционное кольцо |
B06329102 |
2 |
| Болт |
B00008065 |
8 |
| Гайка |
BEHU06 I |
8 |
| |
| Опора двигателя - В042193Е3 |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCHC12X35 |
4 |
| Гайка |
BECNTM16 |
4 |
| Гайка |
BEHU10 |
2 |
| Болт |
BFHC16X45 |
8 |
| Кольцевая прокладка |
BRONMU10 |
3 |
| Кольцевая прокладка |
BRONMU12 |
4 |
| Кольцевая прокладка |
BRONMU16 |
4 |
| Болт |
BTH10X70 |
1 |
| Распорка |
B062140 |
1 |
| Кольцевая прокладка |
B043482 |
1 |
| Плита |
B049956 |
1 |
| Болт |
BTH16X40 |
1 |
| Опора двигателя |
B04219302 |
1 |
| |
| Барабан |
B042191 |
1 |
| Двигатель |
BMT0095 |
1 |
