| Подъем траверсы тестомеса |
Ременная передача 2 |
Ременная передача 1 |
Шестерня привода дежи |
Опора двигателя дежи |
 |
 |
 |
 |
|
| Корпус подшипников вала спирали |
Водонепроницаемый элемент |
Опора двигателя месильного органа |
Опора комбинированного шкива |
|

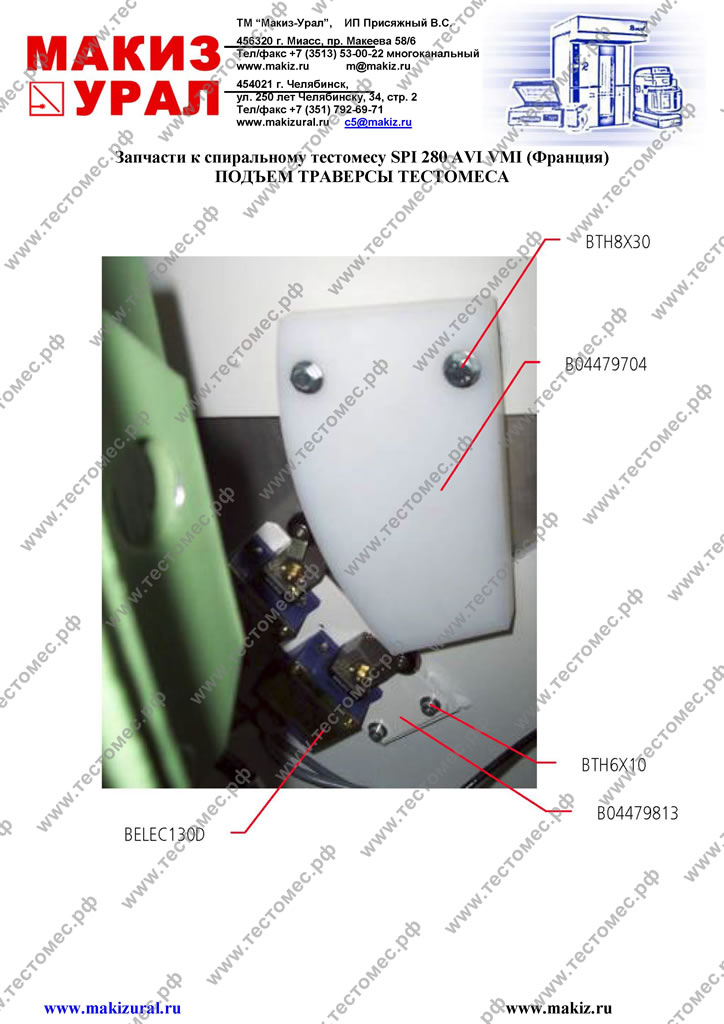

| Подъем траверсы тестомеса-В044822Е6 |
| Название |
Ссылка |
Кол-во |
| Винт |
BCHC5X10 |
4 |
| Конечный выключатель |
BELEC130D |
2 |
| Сальник |
BRONMU06 |
2 |
| Сальник |
BRONMU08 |
2 |
| Винт |
BTH6X10 |
2 |
| Винт |
BTH8X30 |
2 |
| Шайба |
B04479704 |
1 |
| Опора конечного выключателя |
B04479813 |
1 |
| |

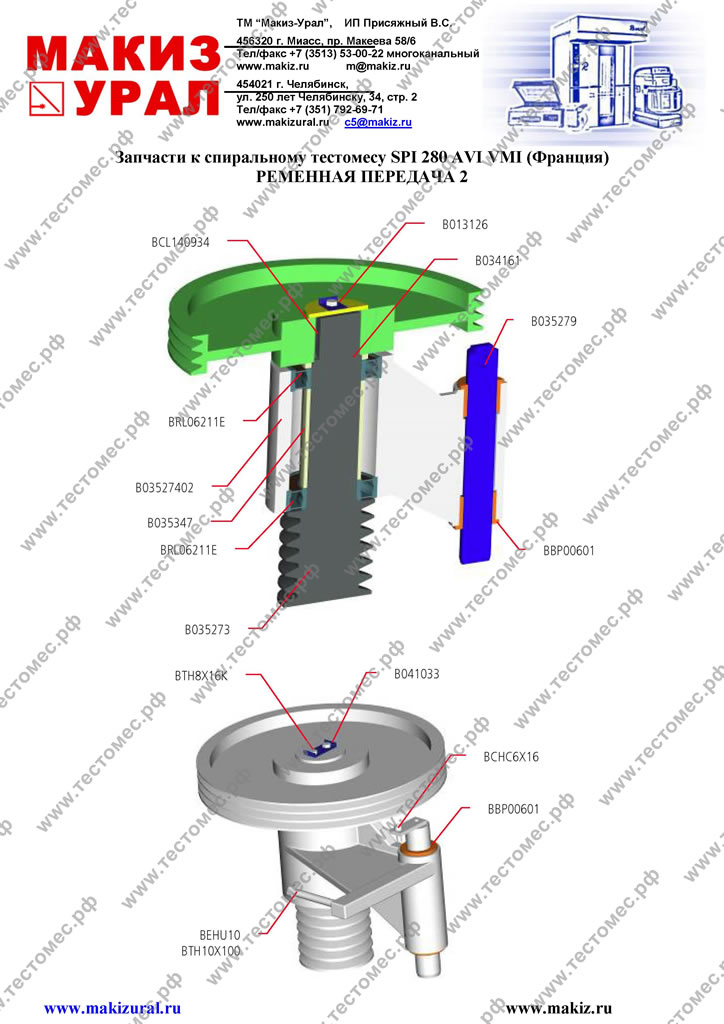

| Ременная передача 2 – В035274Е9 |
| Название |
Ссылка |
Кол-во |
| Кольцо |
BBP00601 |
2 |
| Винт |
BCHC6X16 |
1 |
| Шпонка |
BCL140934 |
1 |
| Гайка |
BEHU10 |
1 |
| Шкив |
BP0026 |
1 |
| Шариковый подшипник |
BRL06211E |
2 |
| Винт |
BTH10X100 |
1 |
| Винт |
BTH8X16K |
2 |
| Втулка |
B00015935 |
1 |
| Сальник |
B013126 |
1 |
| Сальник |
B034161 |
1 |
| Шкив |
B035273 |
1 |
| Опора шкива |
B03527402 |
1 |
| Ось |
B035279 |
1 |
| Втулка |
B035347 |
1 |
| Втулка |
B041033 |
1 |
| |

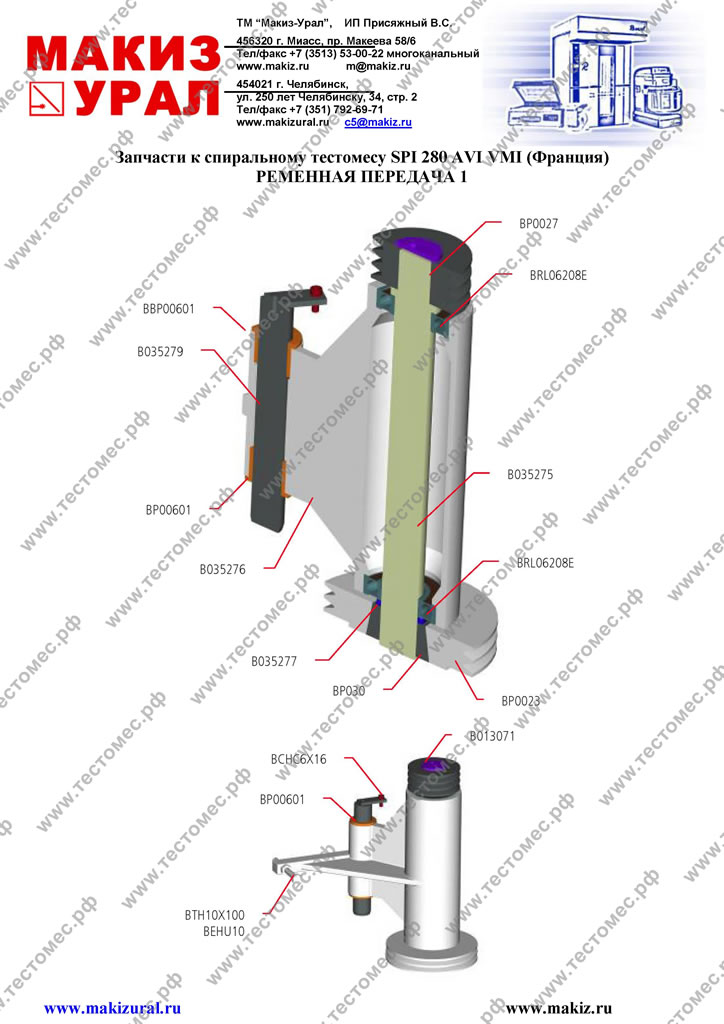

| Ременная передача 1 – В035276Е5 |
| Название |
Ссылка |
Кол-во |
| Кольцо |
BP00601 |
2 |
| Винт |
BCHC6X16 |
3 |
| Шпонка |
BCL100830 |
1 |
| Шпонка |
BCL120818 |
1 |
| Гайка |
BEHU10 |
1 |
| Шкив |
BP0023 |
1 |
| Шкив |
BP0027 |
1 |
| Втулка |
BP030 |
1 |
| Шариковый подшипник |
BRL06208E |
2 |
| Винт |
BTH10X100 |
1 |
| Сальник |
B013071 |
1 |
| Ось |
B035375 |
1 |
| Опора шкива |
B035276 |
1 |
| Сальник |
B035277 |
4 |
| Ось |
B035279 |
1 |
| |

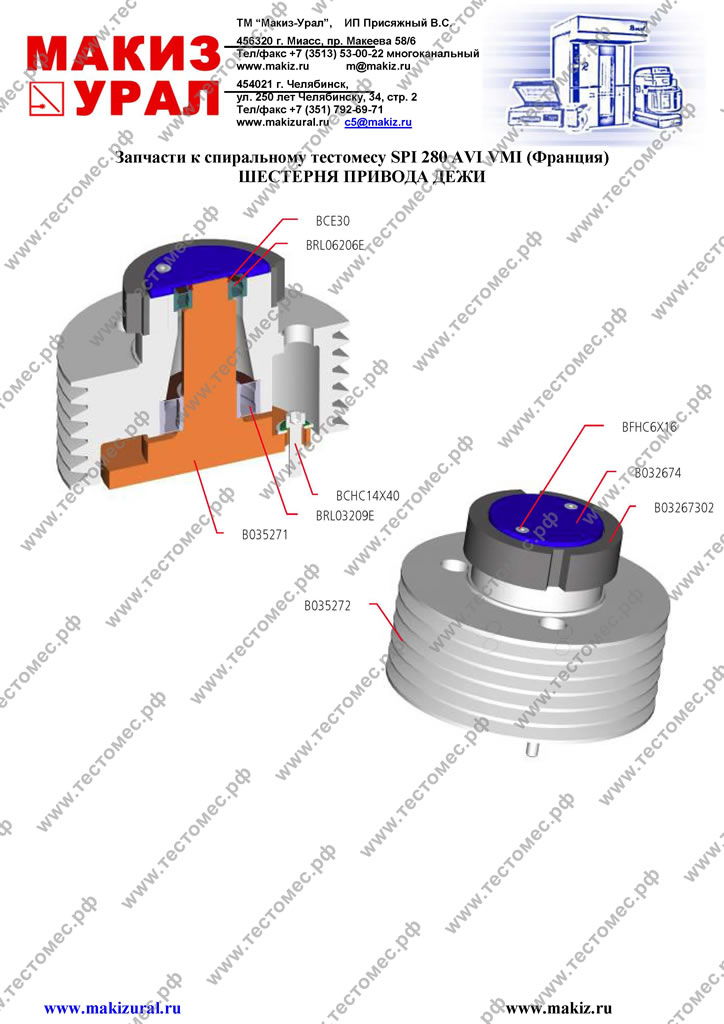

| Шестерня привода дежи – В035271Е7 |
| Название |
Ссылка |
Кол-во |
| Пружинное кольцо |
BCE30 |
1 |
| Винт |
BCHC14X40 |
3 |
| Винт |
BFHC6X16 |
2 |
| Шариковый подшипник |
BRL03209E |
1 |
| Шариковый подшипник |
BRL06206E |
1 |
| Сальник |
BRONAZ14 |
3 |
| Зазор шестерни |
B032674 |
1 |
| Прокладка |
B032675 |
1 |
| Опора вала |
B035271 |
1 |
| Шкив |
B035272 |
1 |
| Шестерня |
B03267302 |
1 |
| Сальник |
BRONMU14 |
3 |
| |

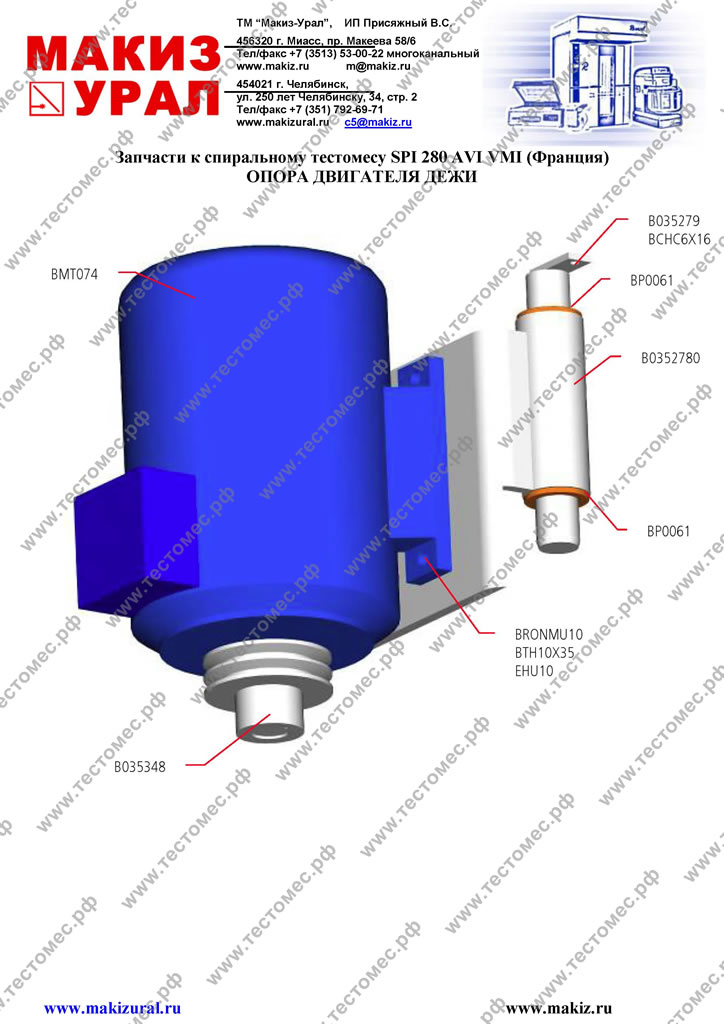

| Опора двигателя дежи – В035278Е13 |
| Название |
Ссылка |
Кол-во |
| Кольцо |
BBP00601 |
2 |
| Винт |
BCHC6X16 |
1 |
| Гайка |
BEHU10 |
7 |
| Ось |
B035279 |
1 |
| Сальник |
BRONAZ10 |
4 |
| Сальник |
BRONMU10 |
1 |
| Сальник |
BRONLU10 |
4 |
| Шпилька резьбовая |
BTIFIM10 |
0,1 |
| Винт |
BTH10X35 |
4 |
| Опора |
B03527802 |
1 |
| Шкив |
B035348 |
1 |
| Двигатель |
BMY074 |
1 |
| |

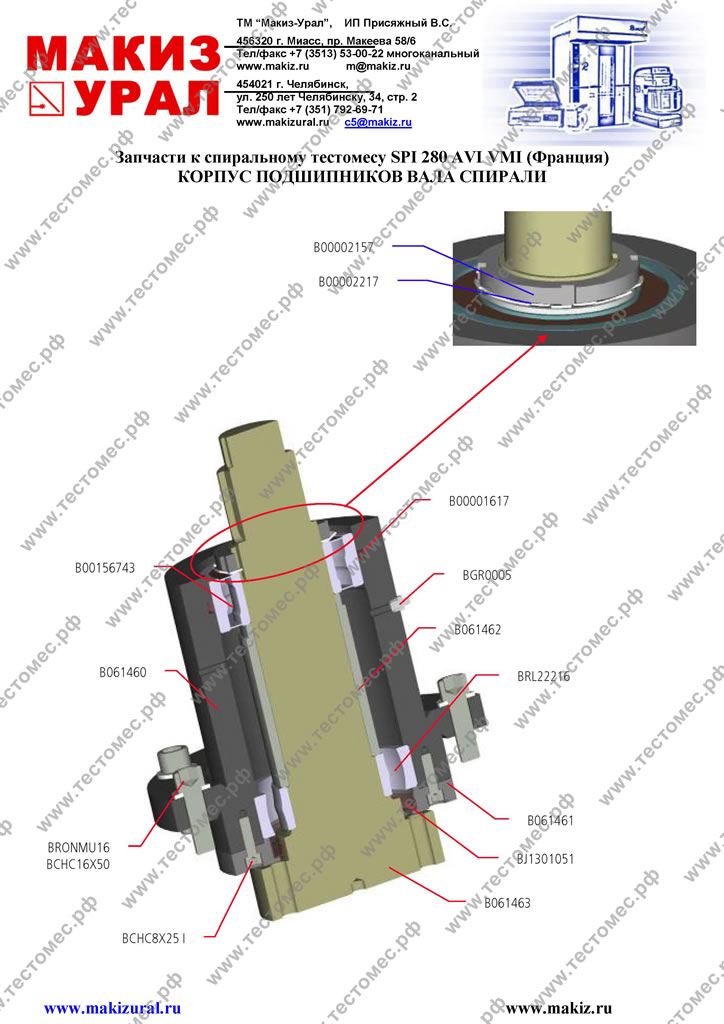

| Корпус подшипников вала спирали – В061460Е |
| Название |
Ссылка |
Кол-во |
| Корпус подшипников вала спирали |
B061460 |
1 |
| Крышка |
B061461 |
1 |
| Винт |
BCHC8X25 I |
8 |
| Держатель вала |
B061463 |
1 |
| Роликовый подшипник |
BRL22216 |
1 |
| Втулка |
B061462 |
1 |
| Роликовый подшипник |
B000156743 |
1 |
| Кольцо |
B00001617 |
1 |
| Уплотнение |
BJ1301051 |
1 |
| Гидравлический штуцер для смазки |
BGR0005 |
1 |
| Сальник |
BRONMU16 |
6 |
| Винт |
BCHC16X50 |
6 |
| Сальник |
B00002217 |
1 |
| Гайка |
B00002157 |
1 |
| |

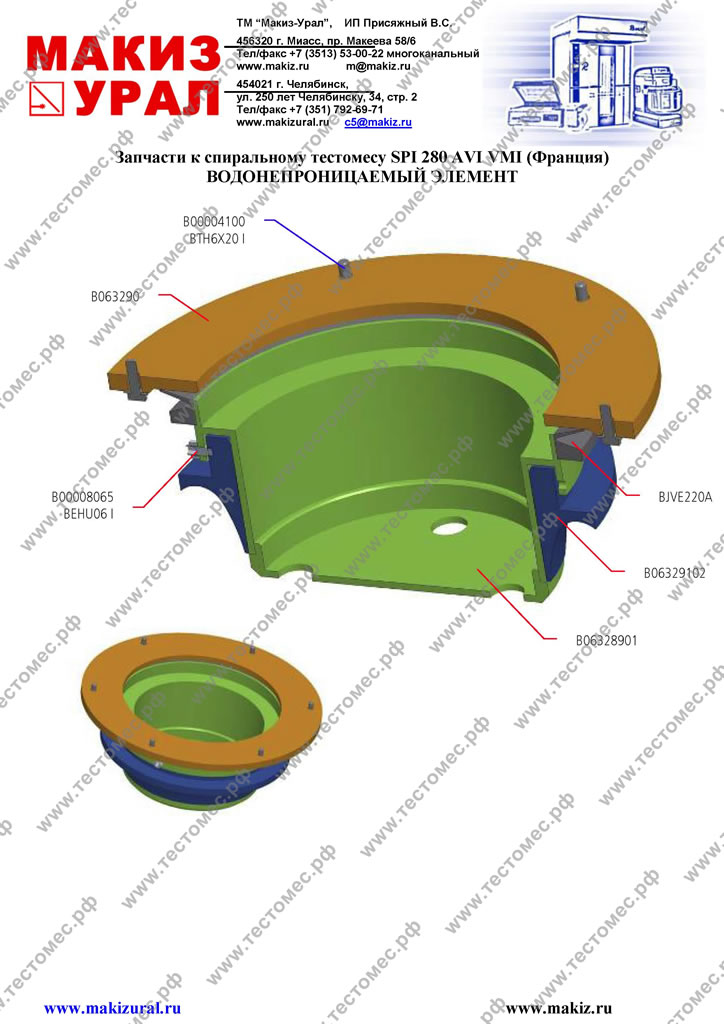

| Водонепроницаемый элемент – В063289Е1 |
| Название |
Ссылка |
Кол-во |
| Водонепроницаемый корпус |
B06328901 |
1 |
| Фрикционный фланец |
B063290 |
1 |
| Сальник |
B00004100 |
6 |
| Винт |
BTH6X20 I |
6 |
| Соединение V-кольца |
BJVE220A |
1 |
| Фрикционное кольцо |
B06329102 |
1 |
| Винт |
B00008065 |
4 |
| Гайка |
BEHU06 I |
4 |
| |

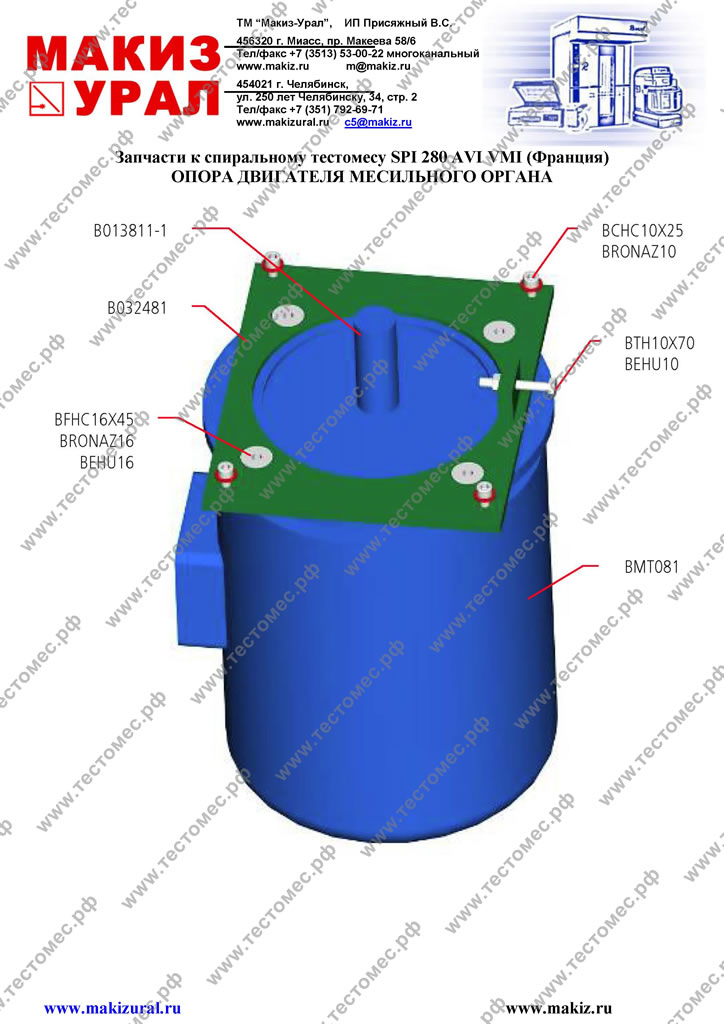

| Опора двигателя месильного органа – В032481Е8 |
| Название |
Ссылка |
Кол-во |
| Винт |
BCHC10X25 |
4 |
| Гайка |
BEHU10 |
1 |
| Гайка |
BEHU16 |
4 |
| Винт |
BFHC16X45 |
4 |
| Опора двигателя |
B032481 |
1 |
| Сальник |
BRONAZ10 |
4 |
| Сальник |
BRONAZ16 |
8 |
| Сальник |
BRONMU10 |
4 |
| Винт |
BTH10X70 |
1 |
| Винт |
BTH16X50 |
1 |
| Двигатель |
BMT081 |
1 |
| Шкив |
B013811-1 |
1 |
| |

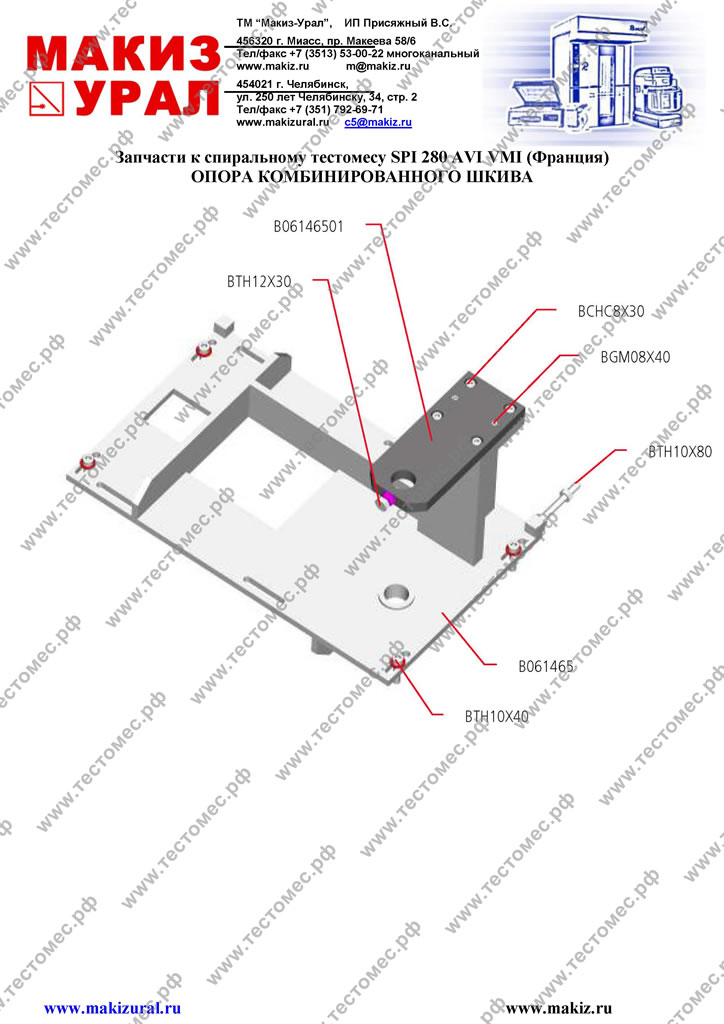

| Опора комбинированного шкива – В061465Е |
| Название |
Ссылка |
Кол-во |
| Винт |
BCHC8X30 |
4 |
| Гайка |
BEHU10 |
2 |
| Сальник |
BRONAZ10 |
8 |
| Винт |
BTH10X80 |
2 |
| Опора двигателя |
B061465 |
1 |
| Сальник |
BRONMU10 |
4 |
| Винт |
BTH10X40 |
4 |
| Ось |
BGM08X40 |
2 |
| Диск |
B06146501 |
1 |
| Винт |
BBH12X30 |
1 |
| Гайка |
BEHM12 |
1 |
