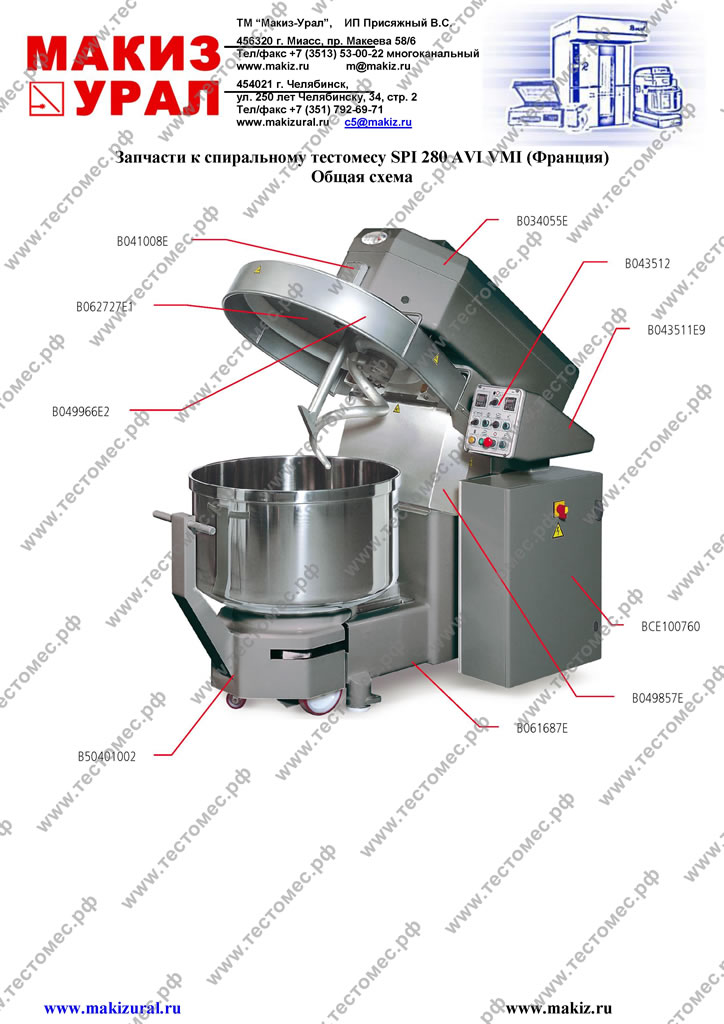

| Общая схема - 1 |
Общая схема - 2 |
Привод дежи |
Привод месильного органа |
Корпус |
 |
 |
 |
 |
|
| Зажимная муфта |
Блокировочный цилиндр |
Цилиндр подъема траверсы тестомеса |
Смазочный штуцер |
|
| Общая схема - 1 |
| Название |
Ссылка |
Кол-во |
| Верхняя крышка дежи |
B062727E1 |
1 |
| Рама |
B061687E |
1 |
| Верхняя крышка рамы |
B034055E |
1 |
| Тележка дежи |
B50401002 |
1 |
| Защита |
B049857E |
1 |
| Ограничитель |
B049966E2 |
1 |
| Панель управления |
B043512 |
1 |
| Пульт управления |
B043511E9 |
1 |
| Электрошкаф |
BCE100760 |
1 |
| Опора конечного выключателя |
B041008E |
1 |
| |
| Общая схема - 2 |
| Название |
Ссылка |
Кол-во |
| Корпус подшипников вала спирали |
B061460E |
1 |
| Ведомый шкив |
B032827E1 |
1 |
| Спираль |
B032337EI |
1 |
| Центральная ось |
B032566E14 |
1 |
| Шестерня привода дежи |
B032566E14 |
1 |
| Промежуточная ременная передача 1 |
B035276E5 |
1 |
| Гидравлический узел |
B060495 |
1 |
| Корпус гидравлического узла |
B033717E10 |
1 |
| Задний ограничитель |
B035368E |
1 |
| Опора двигателя |
B032481E8 |
1 |
| Цилиндр подъема траверсы |
B049819E5 |
1 |
| |

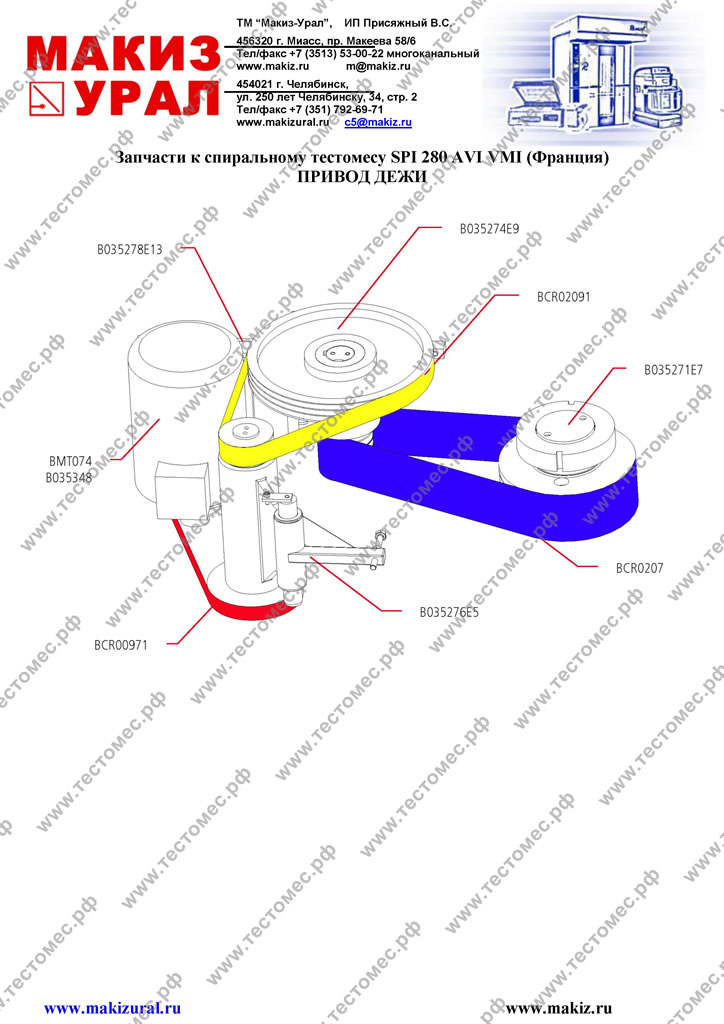

| Привод дежи |
| Название |
Ссылка |
Кол-во |
| Ремень |
BCR0207 |
6 |
| Ремень |
BCR009071 |
2 |
| Спираль |
BCR02091 |
3 |
| Опора двигателя дежи |
B035278Е13 |
1 |
| Двигатель дежи |
BMT074 |
1 |
| Шкив двигателя дежи |
B035348 |
1 |
| Промежуточная ременная передача 1 |
B035276E5 |
1 |
| Промежуточная ременная передача 2 |
B035274E9 |
1 |
| Шестерня привода дежи |
B035271Е7 |
1 |
| |

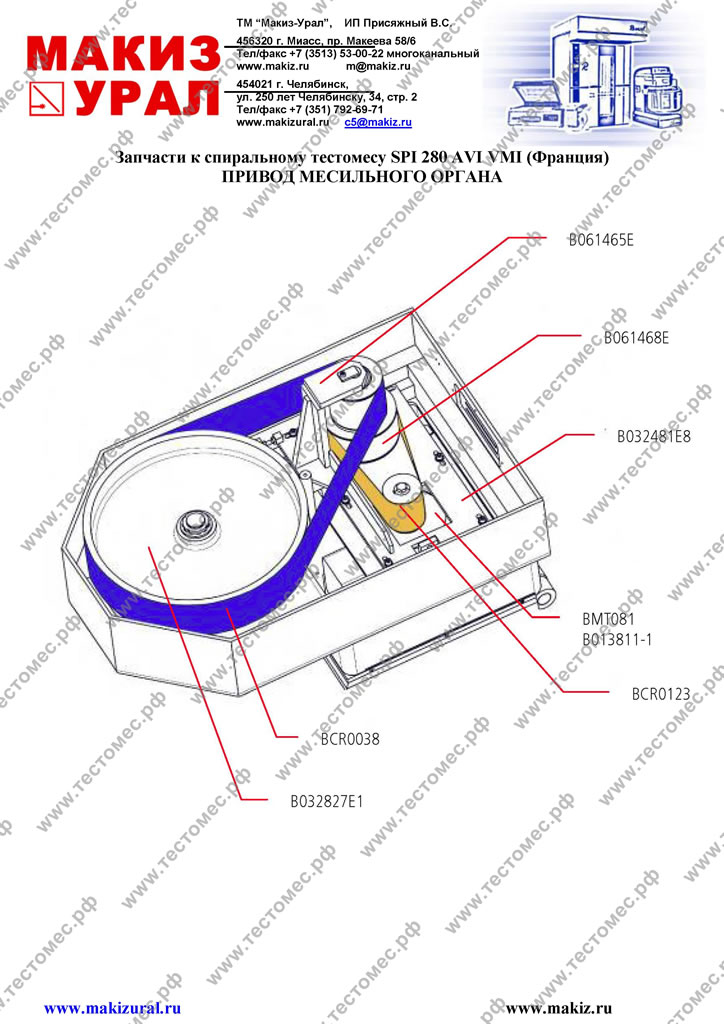

| Привод месильного органа |
| Название |
Ссылка |
Кол-во |
| Опора двигателя |
B032481Е8 |
6 |
| Комбинированный шкив |
B061468Е |
2 |
| Опора комбинированного шкива |
B061465Е |
3 |
| Ведомый шкив |
B0322827Е1 |
1 |
| Ремень |
BCR0123 |
1 |
| Ремень |
BCR0038 |
1 |
| Двигатель |
BMT0081 |
1 |
| Шкив |
B013811-1 |
1 |
| |

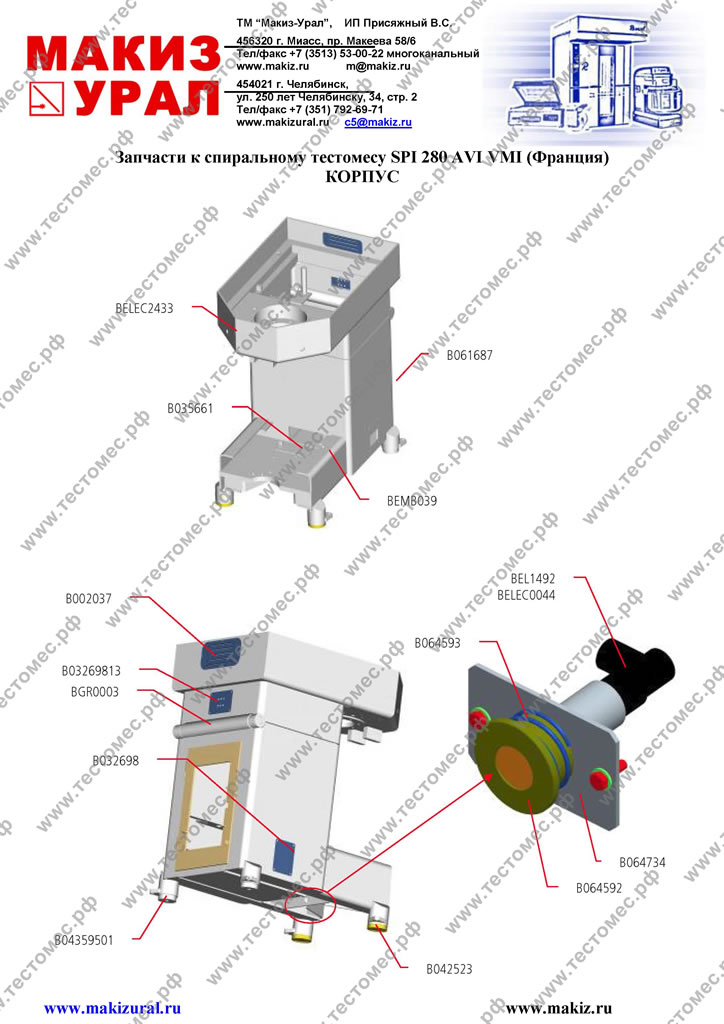

| Корпус – В061687Е |
| Название |
Ссылка |
Кол-во |
| Корпус |
В061687 |
1 |
| Винт |
ВТН12Х20 |
2 |
| Пластина |
В002037 |
1 |
| Винт |
ВТН6Х10 |
4 |
| Сальник |
BRONMU06 |
4 |
| Опора штуцера для смазки |
B03269813 |
1 |
| Крышка |
B032698 |
1 |
| Винт |
BTH10X20 |
4 |
| Сальник |
BRONMU10 |
4 |
| Ограничитель |
B035661 |
1 |
| Винт |
BCHC8X20 |
2 |
| Штуцер для смазки |
BGR0003 |
1 |
| Смазка |
BGR0040 |
1 |
| Фиксированная опора |
B042523 |
2 |
| Опора |
B04359501 |
2 |
| Пробка |
BELEC2433 |
1 |
| Пробка |
BELEC2436 |
2 |
| Пробка |
BEMB039 |
1 |
| Винт |
B00004733 |
2 |
| Гайка |
BEHU08 |
1 |
| Сальник |
BRONMU08 |
2 |
| Винт |
BTH8X60 |
1 |
| Датчик близости |
BEL1492 |
1 |
| Коннектор датчика близости |
BELEC0044 |
1 |
| ДЕЖА |
B064592E |
1 |
| Опора |
B064592 |
1 |
| Пружина |
B064593 |
1 |
| Сальник |
BRONMU30 l |
1 |
| Пластина опоры |
B064734 |
1 |
| Винт |
ВТН6Х16 l |
2 |
| Сальник |
BRONMU06 l |
2 |
| |

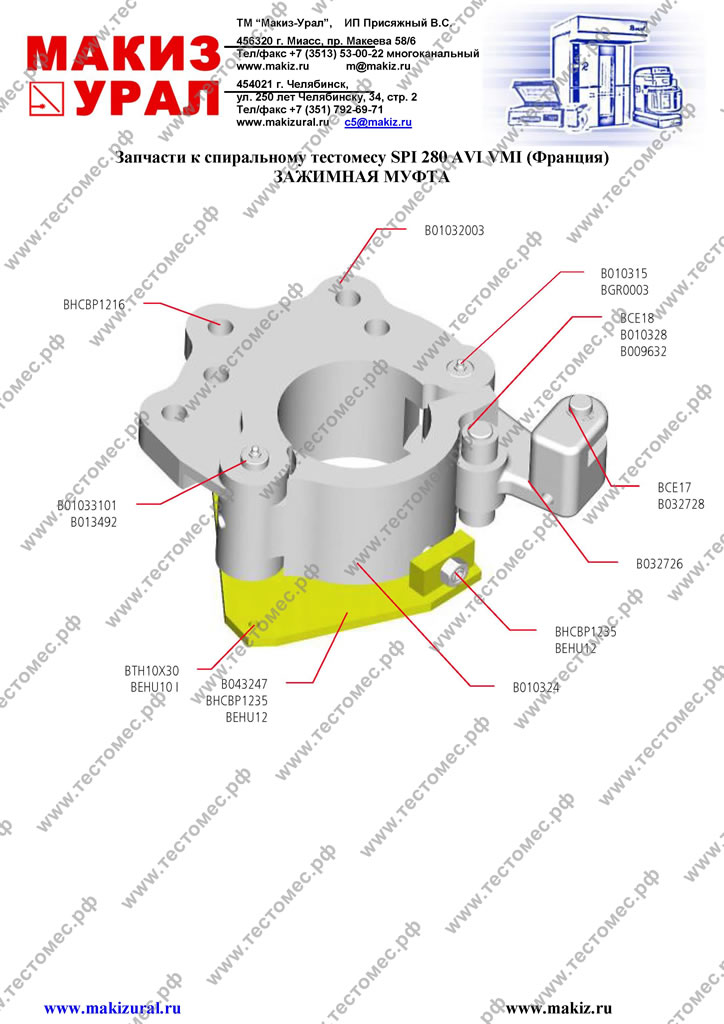

| Зажимная муфта - В010320ES |
| Название |
Ссылка |
Кол-во |
| Стопорное кольцо |
BCE17 |
1 |
| Стопорное кольцо |
BCE18 |
2 |
| Гайка |
BEHU10 |
2 |
| Гайка |
BEHU12 |
1 |
| Масленка |
BGR0003 |
2 |
| Винт |
BHCBP0816 |
2 |
| Винт |
BHCBP1216 |
1 |
| Винт |
BHCBP1235 |
1 |
| Винт |
BTH10X30 |
2 |
| Кольцо |
B009632 |
2 |
| Ось полумуфты |
B010315 |
1 |
| Пружина |
B010318 |
1 |
| Фиксированная муфта |
B010320-3 |
1 |
| Полумуфта |
B010324 |
1 |
| Ось |
B010328 |
1 |
| Ось блокирующей муфты |
B01033101 |
1 |
| Блокирующая ось |
B032728 |
1 |
| Винт |
BFHC8X20 |
1 |
| Левый балансир |
B032726 |
1 |
| Рычаг |
B043247 |
1 |
| |

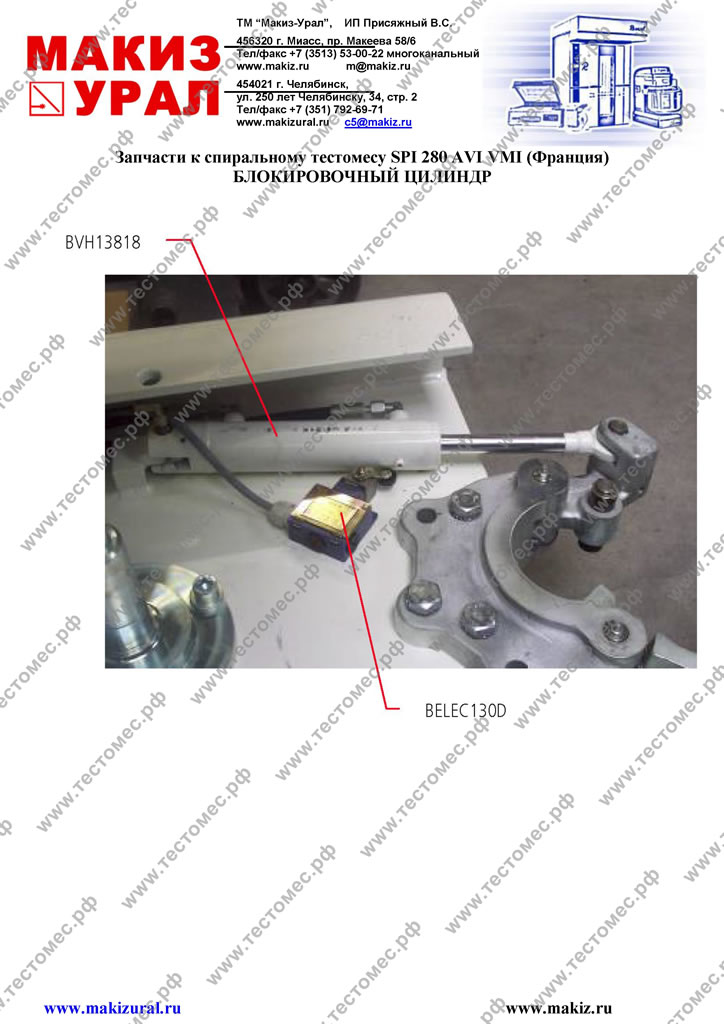

| Блокировочный цилиндр- В013818Е |
| Название |
Ссылка |
Кол-во |
| Конечный выключатель |
BELEC130D |
1 |
| Винт |
BTH8X20 |
1 |
| Цилиндр |
BVH13818 |
1 |
| Ось |
B032816 |
1 |
| Винт |
BCHC5X20 |
2 |
| |
| Цилиндр подъема траверсы тестомеса-В049819Е5 |
| Название |
Ссылка |
Кол-во |
| Цилиндр |
B049819 |
1 |
| Ось |
B04979303l |
2 |
| Сальник |
BRONMU08l |
2 |
| Винт |
BTH8X35l |
2 |
| Гайка |
BECNTM08l |
2 |
| Втулка |
B065261l |
2 |
| Гидравлика |
B1390907 |
1 |
| Колено |
B00035119 |
2 |
| Гидравлический адаптер |
B00081300 |
3 |
| Соединение |
B00081301 |
1 |
| Тройник |
B00156693 |
1 |
| Однонаправленный ограничитель |
BTURA0125 |
2 |
| Магистраль |
BTURA0301 |
1 |
| Калибратор |
BTURA0303 |
1 |
| Соединение |
BTURA0322 |
1 |
| Колено |
B00035117 |
2 |
| Соединение |
BTURA0306 |
2 |
| Подвижная муфта |
BFL080500 |
1 |
| Соединение |
BTURA0321 |
4 |

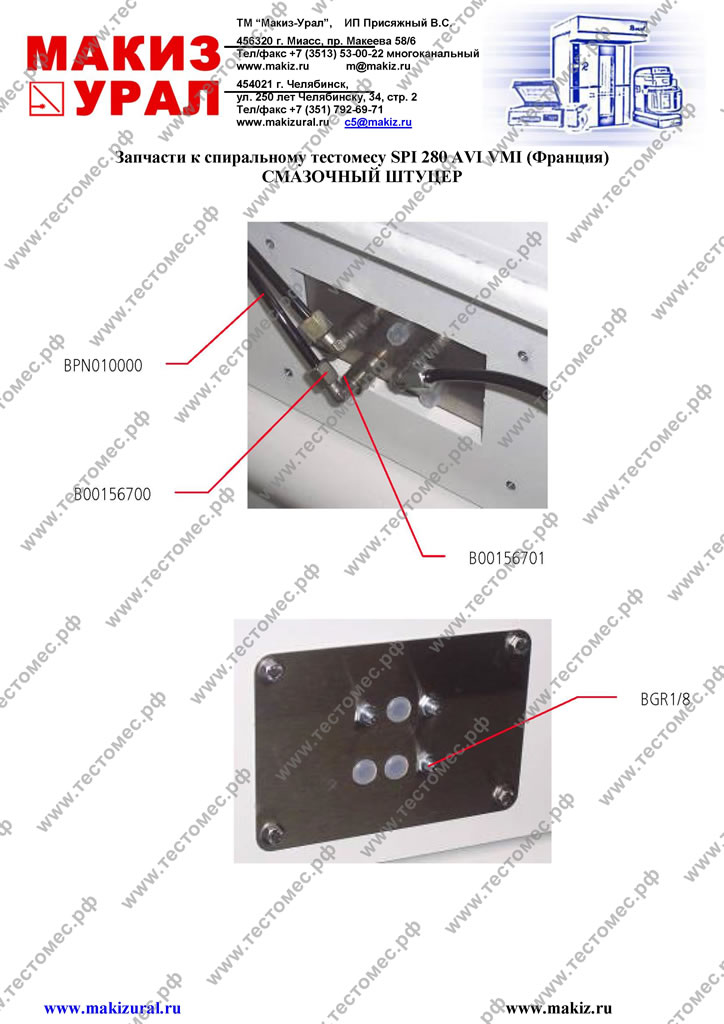

| |
| Смазочный штуцер-В044525Е3 |
| Название |
Ссылка |
Кол-во |
| Магистраль |
BPN010000 |
10М |
| Адаптер |
B0015601 |
3 |
| Штуцер для смазки |
BGR1/8 |
3 |
| Соединение |
B00156699 |
3 |
| Муфта |
B00156723 |
2 |
| Колено |
B0015724 |
2 |
| Колено |
B00156700 |
2 |
